Otra lógica de diseño es dibujar un boceto en 2D y luego hacer un volumen con él . Así es como funciona el taller de diseño de piezas.
Empezamos creando un croquis y seleccionando el plano en el que queremos dibujar:
Las herramientas útiles son entonces herramientas de dibujo 2D:
FreeCAD trabaja con un sistema de restricciones , es decir, que cada punto debe tener una posición única claramente definida en el plano.

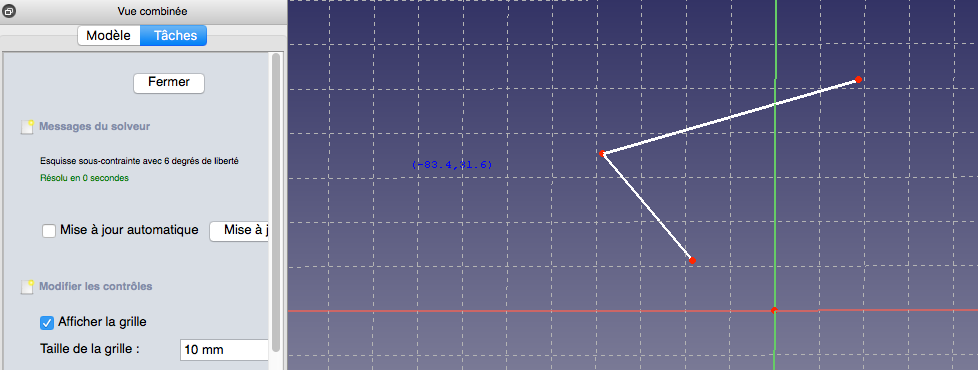

Cada punto del dibujo puede moverse en X e Y, por lo que decimos que un punto tiene 2 grados de libertad. Por lo tanto, un boceto con 3 puntos tiene 6 grados de libertad, etc.
Para que un boceto se pueda utilizar sin errores en la transición a 3D, cada punto debe tener una posición precisa. Una vez terminado el dibujo, se trata de « restringir » cada punto, las herramientas a utilizar serán por tanto las herramientas de restricción:

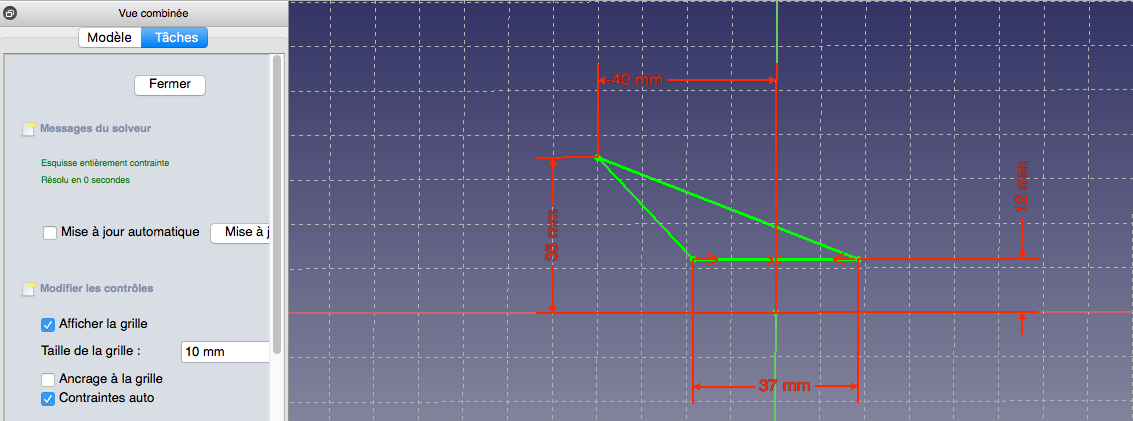

Una vez que se restringe cada punto, el boceto se vuelve verde y luego se puede usar para pasar en 3D.

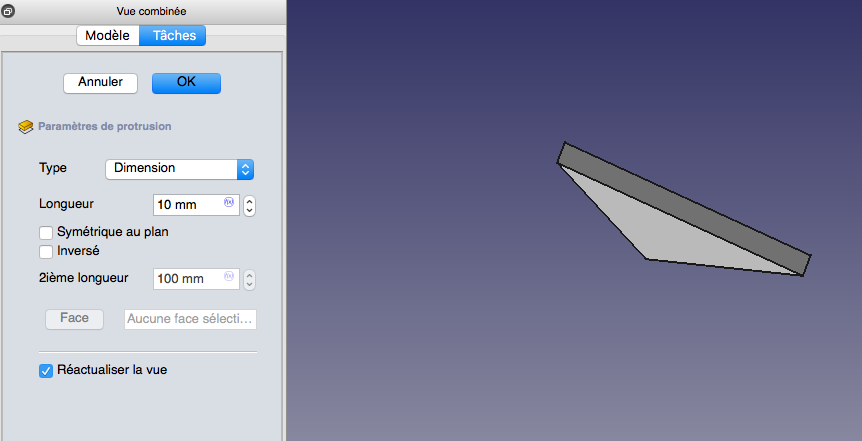

Luego usamos las herramientas de paso a 3D para obtener un volumen.
Por supuesto, es imposible imprimir directamente un boceto, por lo que este paso es esencial.
Obtenemos un objeto de volumen directamente exportable en .STL .
Ahueca tu modelo
Hacer un modelo hueco es una tarea común en el modelado para impresión 3D . De hecho, esto permitirá limitar la cantidad de material utilizado a lo estrictamente necesario, permitiendo así limitar el coste de producción . También es fundamental que determinados materiales (en particular la cerámica) tengan un objeto basado en un principio de espesor constante.
Para hacer que su modelo sea hueco, tiene varias opciones.

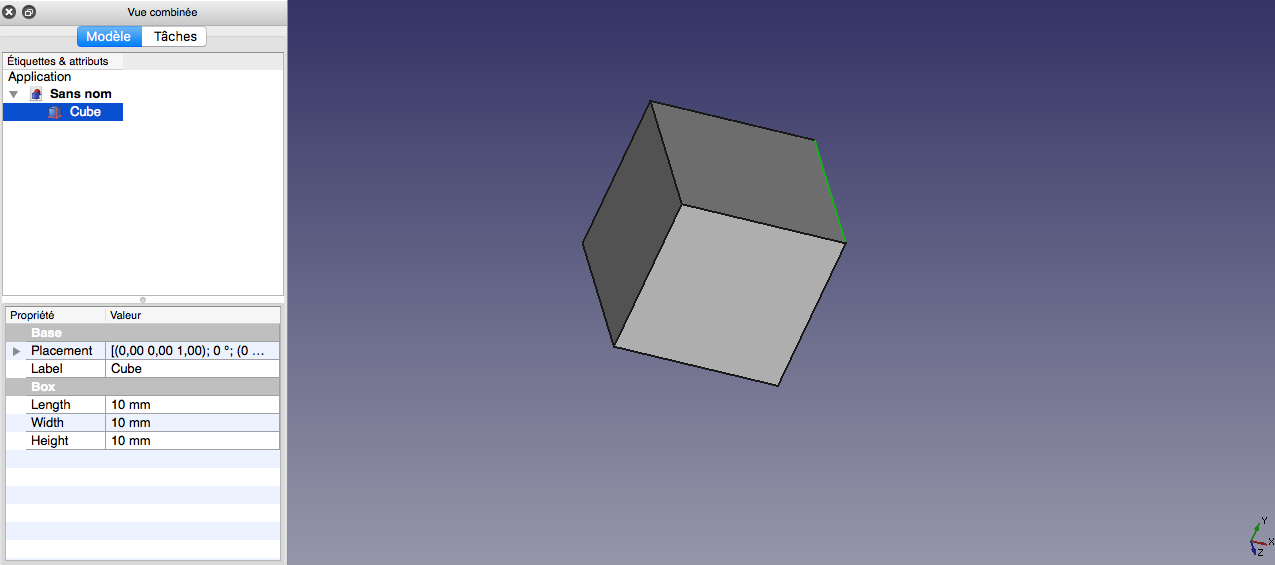

Si prefiere vaciar su modelo usted mismo, hay una función de « espesor » en el banco de trabajo de piezas de FreeCAD.

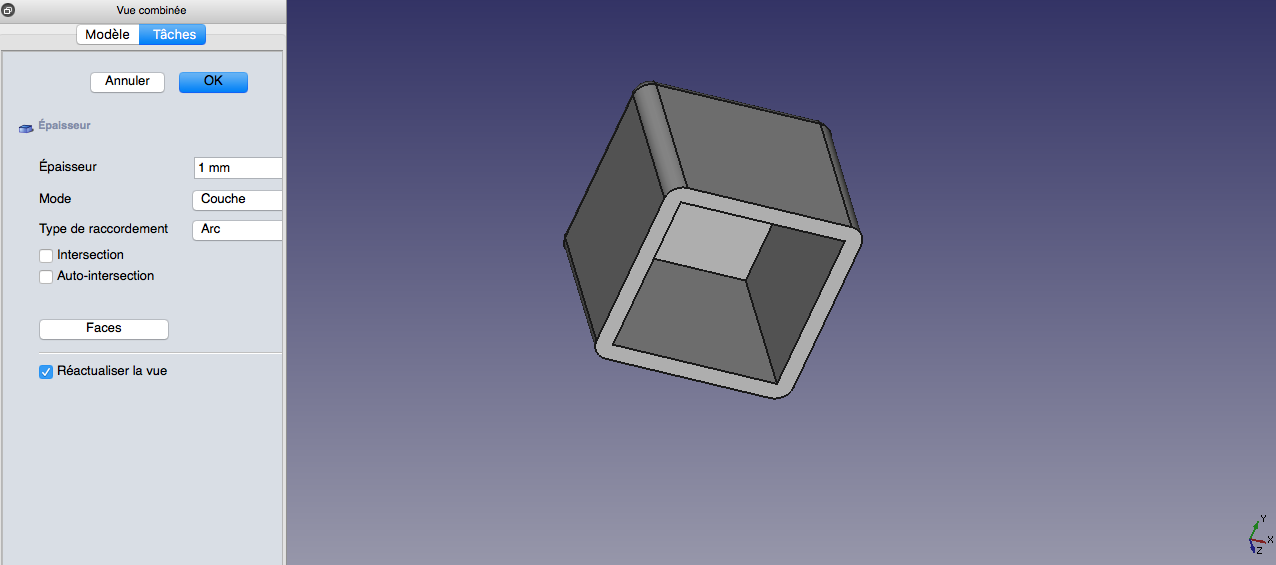

Solo tienes que hacer clic en la cara de apertura de tu caparazón y elegir su grosor.

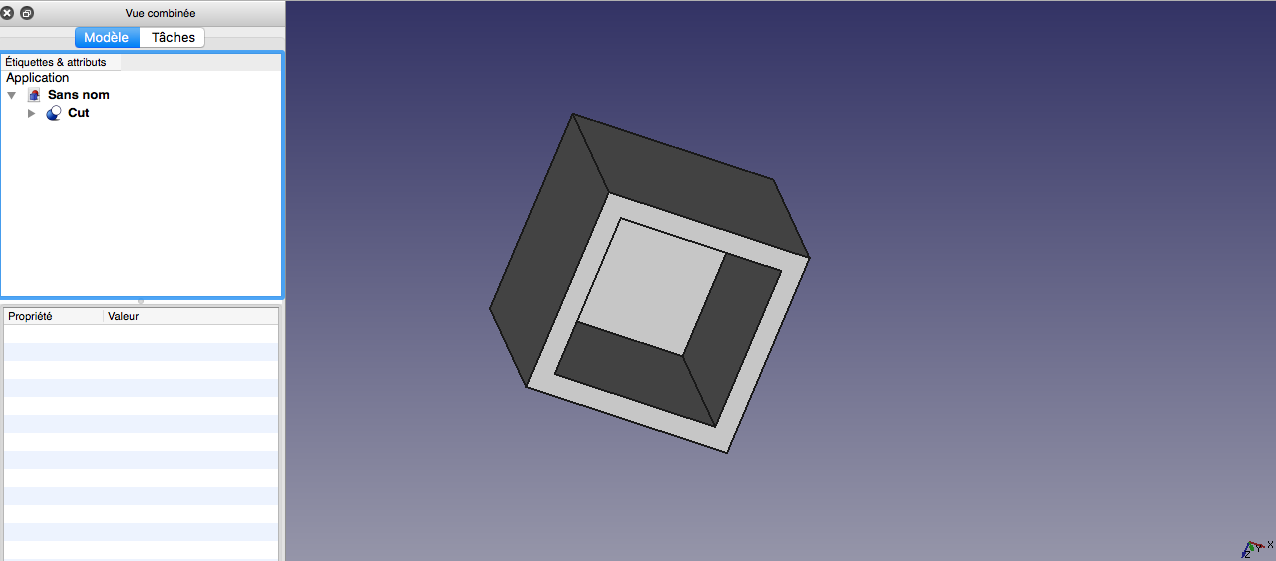

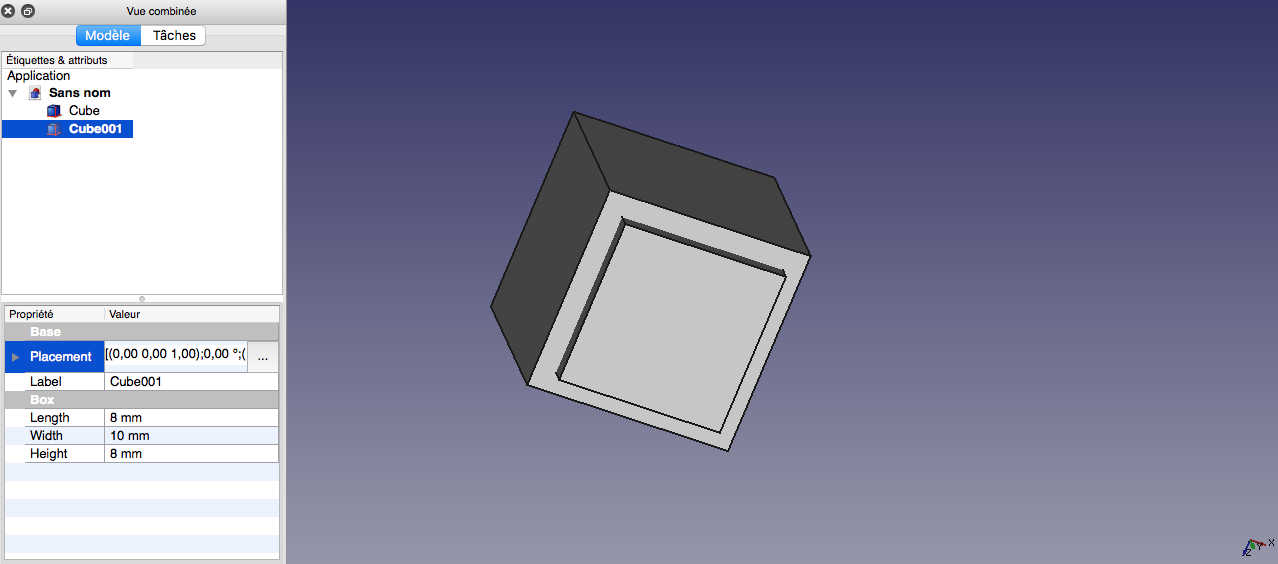

También puede utilizar las funciones clásicas de eliminación de material. Como la función booleana «resta» en el taller «Parte»

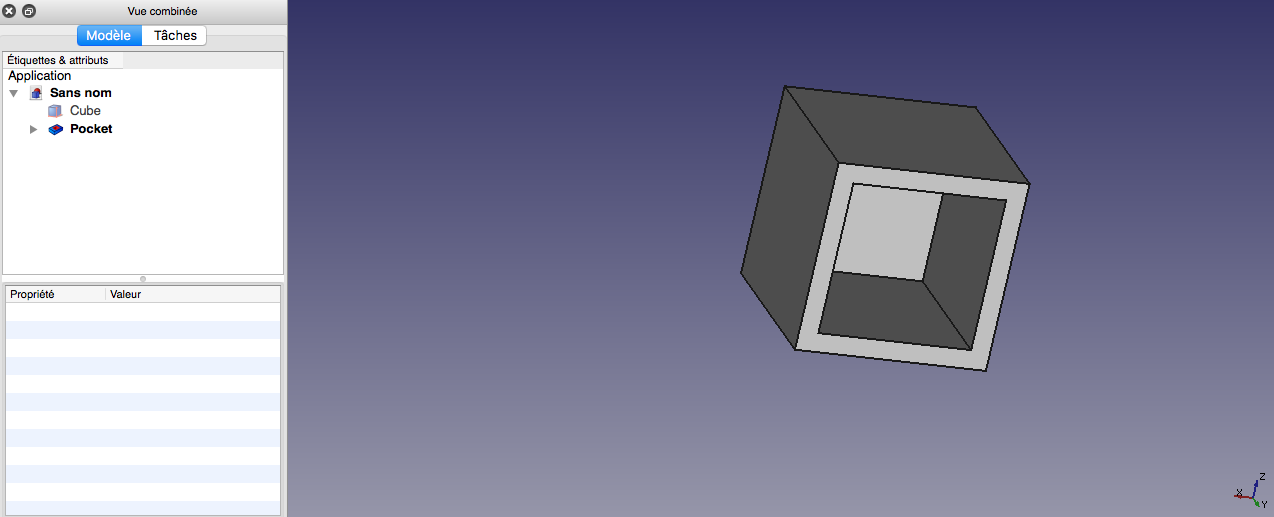

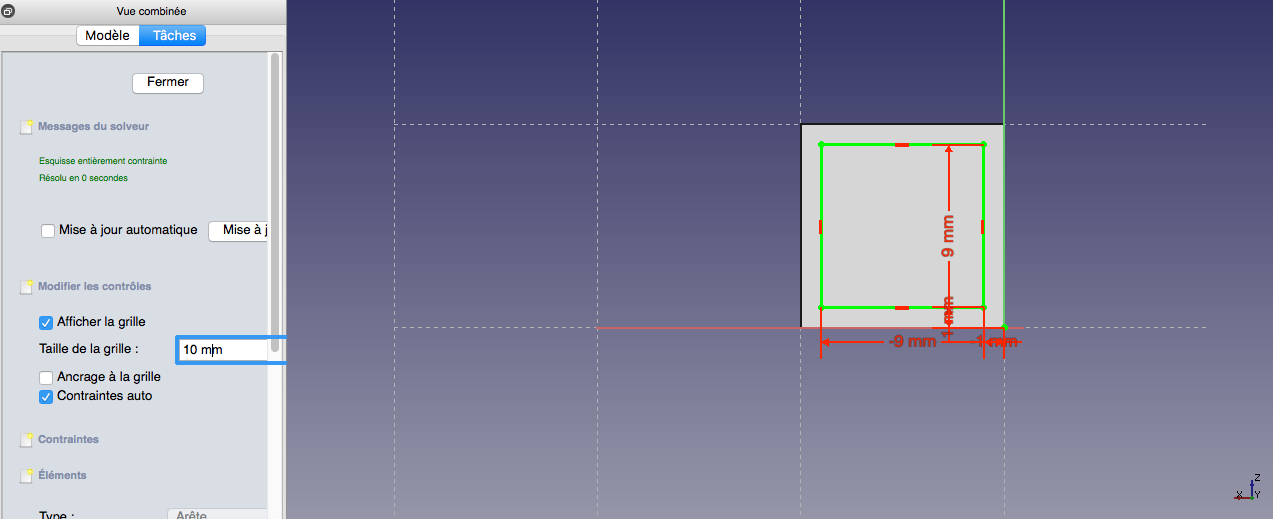

O la herramienta de eliminación de material para el taller «Diseño de piezas»:
Ojo, recuerda dejar siempre un hueco para la evacuación del polvo.
Sin desbloqueo de agujeros, un objeto, incluso con un espesor correcto, será considerado como un objeto sólido , porque el polvo adherido en su interior no podrá ser evacuado, sin embargo su solidez será menor, ya que estará lleno de polvo « no fusionado. ». Por lo tanto, mantener un orificio de desbloqueo es particularmente importante.
Texto y patrones en relieve
Es posible agregar texto o patrones en relieve a su objeto en FreeCAD. Hay dos métodos, si corresponde:
- Utilice la herramienta Texto del banco de trabajo FreeCAD Draft
- importar un archivo .SVG , para un logotipo, por ejemplo
Utilice la herramienta Texto en el banco de trabajo Borrador
El banco de trabajo Draft o «tablero de dibujo» es un banco de trabajo que se utiliza para agregar la funcionalidad básica de dibujo 2D a FreeCAD. También te permite gestionar la importación de diferentes formatos vectoriales como .DFX o .SVG.
La herramienta de texto
(atención al
de este taller crear solo anotaciones inutilizables para un boceto a extruir) le permiten manipular cadenas de caracteres de la fuente de su elección y hacer un boceto que se puede usar en 3D.
Para eso, debe crear una carpeta que contenga las fuentes de su elección en formato .TTF .OTF o .PFB
Importar un archivo .SVG
A veces es útil importar un archivo vectorial sin tener que volver a dibujarlo. Este es el caso, por ejemplo, al insertar un logotipo. FreeCAD admite varios formatos vectoriales .DWG .DXF, etc.
Aquí tomamos el ejemplo de .SVG que da buenos resultados.
Puede transformar un PNG en .SVG utilizando un software de dibujo como Illustrator o mediante un servicio en línea.

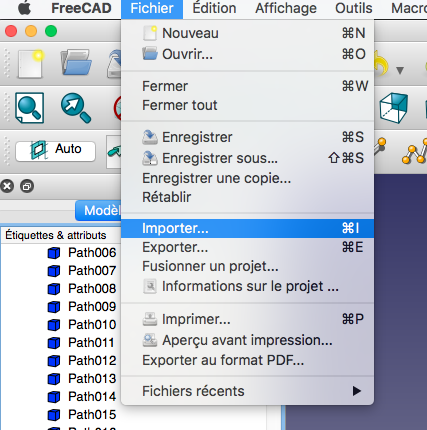

Para hacer esto, haga clic en Archivo> importar
Obtenemos un conjunto de caminos .
Estos caminos no se pueden utilizar como tales. Para obtener superficies , puede utilizar la herramienta » subir de nivel « .
Piezas móviles y montaje
Con la impresión 3D, puede imprimir partes móviles u objetos articulados en una sola impresión, su objeto saliendo de la impresora completamente ensamblado, funcional y con partes no removibles .
Sin embargo, debe respetar ciertas reglas para que su objeto sea funcional.
Por ejemplo, para un objeto de plástico, debe dejar un espacio mínimo de 0,5 mm alrededor de los diferentes cuerpos para que no se fusionen al imprimir.
Veremos cómo medir elementos y distancias en el próximo capítulo.
Para hacer que los elementos estén separados por una distancia precisa la primera vez, use las herramientas de restricción clásicas .
FreeCAD incluye un módulo de gestión de materiales, aún muy incompleto y solo utilizable para su solución de renderizado 3D integrada. Sin embargo, la información de color / material no se puede exportar . No puede exportar un archivo FreeCAD que incluya texturas.
Solo un filtro antes de la exportación permite utilizar la información del material separando el archivo en zonas (cada material diferente se considerará como una zona de malla diferente). Luego tendrá que exportar su archivo desde FreeCAD usando un software que permita la gestión de colores / texturas (como Blender, por ejemplo), asignar sus texturas en este software y luego exportarlas nuevamente.
Este proceso es particularmente laborioso e implica muchos riesgos de fracaso, tanto a nivel de exportación de materiales como de exportación de volumen , y es más un método de bricolaje que eficiente. Por tanto, es preferible, si quieres hacer mucho trabajo de texturas en tu modelo, hacerlo directamente en un software que gestione texturas, como por ejemplo Blender.
Además, la gestión de los rayos UV es casi imposible con FreeCAD. De hecho, una vez exportados, los UV base son inutilizables y desplegar una malla exportada desde FreeCAD es muy a menudo un desafío que hará perder más tiempo del que ahorrará.
