Si no puede obtener una superficie satisfactoria, utilice la herramienta «Suavizar una malla » ( Suavizar malla ) representada por un icono de plancha y tabla de planchar. Es recomendable seleccionar la zona a suavizar con la herramienta adecuada. Sin embargo, si desea aplicar esta función a la totalidad de su modelo, asegúrese de establecer una desviación de acordes lo suficientemente baja como para no distorsionar demasiado su modelo.

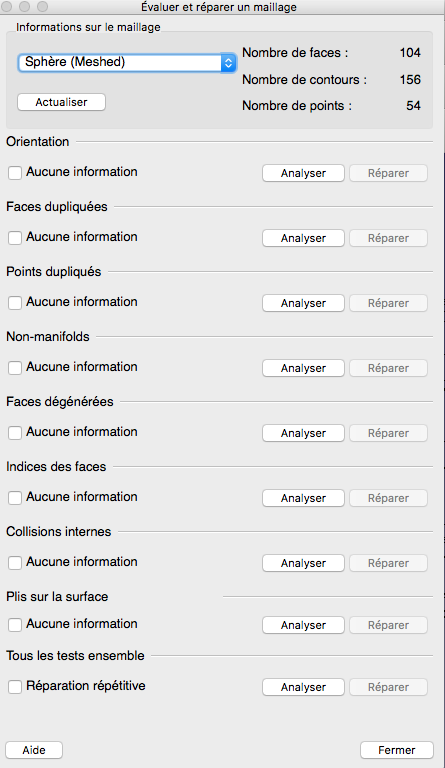

Orientación de la malla
Como se mencionó al inicio del tutorial, la orientación es particularmente importante en términos de 3D para que el volumen sea válido, ya que permite determinar el interior y el exterior del archivo .
Si su cuerpo es un cuerpo sólido en FreeCAD, no tendrá problemas de orientación. De hecho, al descargar FreeCAD solo permite la creación de cuerpos “coherentes” en su parte sólida.
A continuación, puede invertir la orientación si es necesario haciendo clic en las flechas correspondientes. En el improbable caso de que FreeCAD genere errores de exportación (archivos muy complejos).
Herramienta de operaciones booleanas
Esta herramienta le permite fusionar o restar dos o más mallas. Es útil cuando, por ejemplo, desea unir dos mallas sobre las que desea realizar un alisado, corte u otra operación.
El uso de esta herramienta requiere ser propietario de Openscad, que también es gratuito y de código abierto .
Archivo de varios cuerpos
FreeCAD gestiona automáticamente los archivos multicuerpo, que genera un archivo correcto para la impresión 3D.
Piezas móviles y montaje
Con la impresión 3D, puede imprimir partes móviles u objetos articulados en una sola impresión, su objeto saliendo de la impresora completamente ensamblado, funcional y con partes no removibles .
Sin embargo, debe respetar ciertas reglas para que su objeto sea funcional.
Por ejemplo, para un objeto de plástico, debe dejar un espacio mínimo de 0,5 mm alrededor de los diferentes cuerpos para que no se fusionen al imprimir.
Veremos cómo medir elementos y distancias en el próximo capítulo.
Para hacer que los elementos estén separados por una distancia precisa la primera vez, use las herramientas de restricción clásicas .
FreeCAD incluye un módulo de gestión de materiales, aún muy incompleto y solo utilizable para su solución de renderizado 3D integrada. Sin embargo, la información de color / material no se puede exportar . No puede exportar un archivo FreeCAD que incluya texturas.
Solo un filtro antes de la exportación permite utilizar la información del material separando el archivo en zonas (cada material diferente se considerará como una zona de malla diferente). Luego tendrá que exportar su archivo desde FreeCAD usando un software que permita la gestión de colores / texturas (como Blender, por ejemplo), asignar sus texturas en este software y luego exportarlas nuevamente.
Este proceso es particularmente laborioso e implica muchos riesgos de fracaso, tanto a nivel de exportación de materiales como de exportación de volumen , y es más un método de bricolaje que eficiente. Por tanto, es preferible, si quieres hacer mucho trabajo de texturas en tu modelo, hacerlo directamente en un software que gestione texturas, como por ejemplo Blender.
Además, la gestión de los rayos UV es casi imposible con FreeCAD. De hecho, una vez exportados, los UV base son inutilizables y desplegar una malla exportada desde FreeCAD es muy a menudo un desafío que hará perder más tiempo del que ahorrará.
