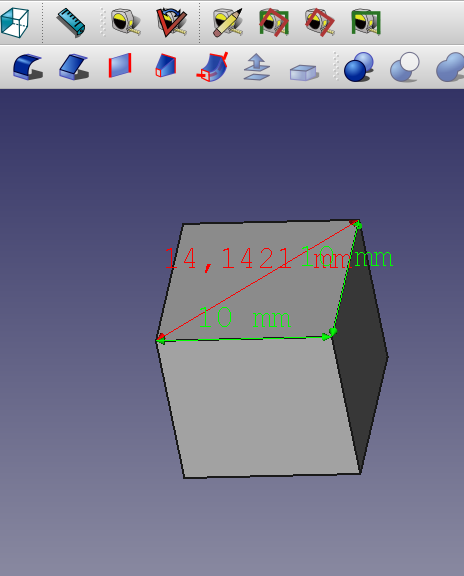

Aunque siempre es más fácil modelar directamente usando las dimensiones, espesores y distancias correctos, a veces es necesario medir partes de un volumen ya existente . Para ello, FreeCAD cuenta con herramientas de medición para diferentes tamaños:
Estas herramientas le permiten medir ángulos o distancias de una manera perfectamente intuitiva.
Genera una malla
Las mallas son objetos muy simples, fáciles de usar y se pueden pasar fácilmente de una aplicación a otra sin ninguna pérdida . Es por eso que el software 3D que no tiene un objetivo de producción como para la producción de anime los usa.

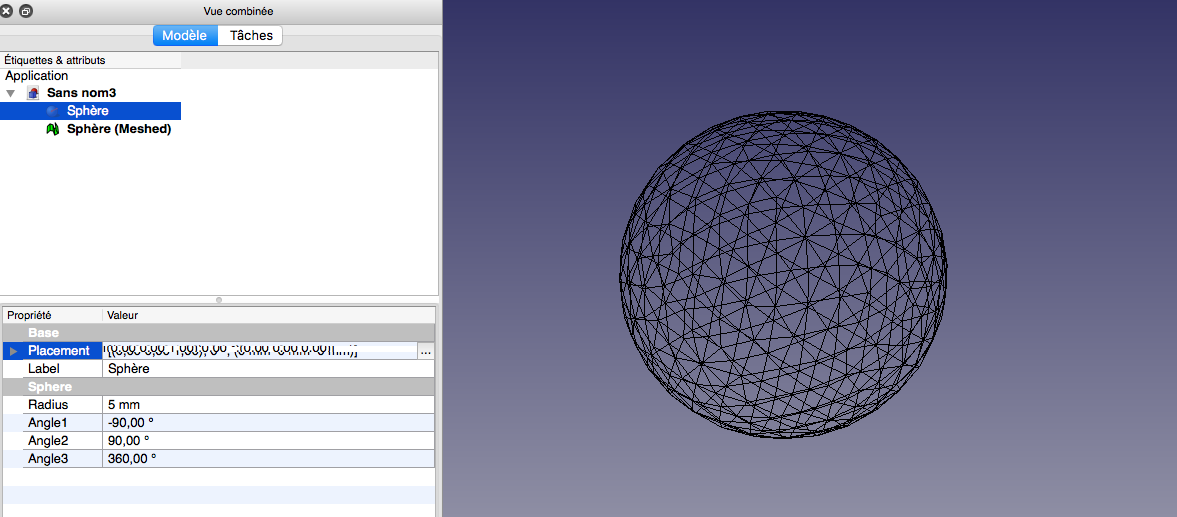

Descargar FreeCAD te permite generar mallas de forma sencilla, gracias al taller de Diseño de Mallas :
Para hacer esto, solo tiene que seleccionar su parte e ir al menú Malla> Crear una malla a partir de un objeto .
Puede modificar los parámetros de la malla y elegir la precisión.
Elección de formato y exportación

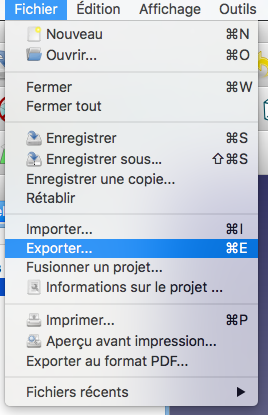

FreeCAD funciona en un sistema Nurbs , lo que hace que sea muy fácil guardar su modelado en formato STEP o IGES . Para hacer esto, simplemente seleccione uno de estos formatos en el menú desplegable cuando se registre.
También es posible, en el momento de la exportación, convertir su modelización en un archivo definido por una malla , como el formato STL . De hecho, es el formato más extendido, común y utilizado para la impresión 3D. Aunque FreeCAD no admite directamente el modelado de mallas, es capaz de producir mallas para la exportación, lo que lo hace particularmente eficiente para la impresión 3D . Por tanto, FreeCAD permite importar y exportar en este formato, con un panel de configuración bastante grande.
Tenga en cuenta que debe seleccionar los objetos que desea exportar en la estructura de árbol de FreeCAD.
Algunos archivos, por su complejidad o su naturaleza, no serán candidatos óptimos para una exportación precisa en .STL . Generarán archivos muy grandes (más de 500 MB) o simplemente no serán exportables por FreeCAD por debajo de un cierto nivel de precisión.
Los archivos con muchas partes curvas / redondeadas , o áreas grandes basadas en bocetos vectorizados con una gran cantidad de puntos (texto, gráficos, etc.) generarán generalmente archivos muy pesados en STL .
Entonces será preferible exportarlos en un formato «vector» como IGES o STEP como se mencionó anteriormente.
Archivo demasiado grande
El tamaño de su malla depende directamente de su configuración de exportación , así como, obviamente, de la complejidad de su modelo .
Ciertas funciones, en particular las funciones de licencia y texto (basadas en un principio de boceto altamente vectorizado), son particularmente exigentes y aumentarán rápidamente el tamaño de su archivo de exportación.
De forma predeterminada, la exportación .STL ofrece suficientes configuraciones estándar en la mayoría de los casos.
